前言

目前人体姿态估计总体分为Top-down和Bottom-up两种，与目标检测不同，无论是基于热力图或是基于检测器处理的关键点检测算法，都较为依赖计算资源，推理耗时略长，今年出现了以YOLO为基线的关键点检测器。玩过目标检测的童鞋都知道YOLO以及各种变种目前算是工业落地较多的一类检测器，其简单的设计思想，长期活跃的社区生态，使其始终占据着较高的话题度。

演变

在ECCV 2022和CVPRW 2022会议上，YoLo-Pose和KaPao（下称为yolo-like-pose）都基于流行的YOLO目标检测框架提出一种新颖的无热力图的方法，类似于很久以前谷歌使用回归计算关键点的思想，yolo-like-pose一不使用检测器进行二阶处理，二部使用热力图拼接，虽然是一种暴力回归关键点的检测算法，但在处理速度上具有一定优势。

KaPao

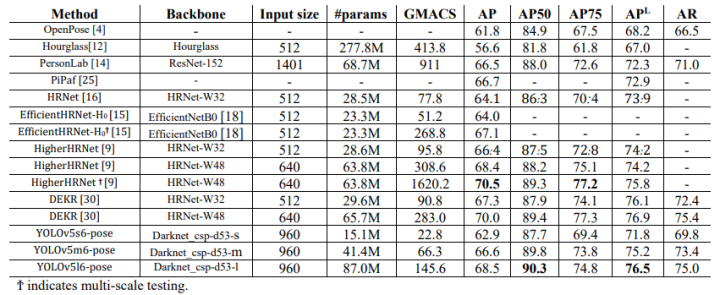

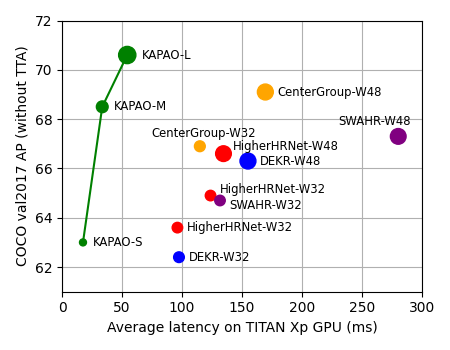

去年11月，滑铁卢大学率先提出了 KaPao：Rethinking Keypoint Representations: Modeling Keypoints and Poses as Objects for Multi-Person Human Pose Estimation，基于YOLOv5进行关键点检测，该文章目前已被ECCV 2022接收，该算法所取得的性能如下：

论文链接： https://arxiv.org/abs/2111.08557

代码链接： https://github.com/wmcnally/kapao

yolov5-pose

今年4月，yolo-pose也挂在了arvix，在论文中，通过调研发现 HeatMap 的方式普遍使用L1 Loss。然而，L1损失并不一定适合获得最佳的OKS。且由于HeatMap是概率图，因此在基于纯HeatMap的方法中不可能使用OKS作为loss，只有当回归到关键点位置时，OKS才能被用作损失函数。因此，yolo-pose使用oks loss作为关键点的损失

详细代码可见： https://github.com/TexasInstruments/edgeai-yolov5/blob/yolo-pose/utils/loss.py






     if self.kpt_label:






     #Direct kpt prediction



                    pkpt_x = ps[:,


     6::


     3] *


     2. -


     0.5



                    pkpt_y = ps[:,


     7::


     3] *


     2. -


     0.5



                    pkpt_score = ps[:,


     8::


     3]






     #mask



                    kpt_mask = (tkpt[i][:,


     0::


     2] !=


     0)



                    lkptv += self.BCEcls(pkpt_score, kpt_mask.float())






     #l2 distance based loss






     #lkpt += (((pkpt-tkpt[i])*kpt_mask)**2).mean()  #Try to make this loss based on distance instead of ordinary difference






     #oks based loss



                    d = (pkpt_x-tkpt[i][:,


     0::


     2])**


     2 + (pkpt_y-tkpt[i][:,


     1::


     2])**


     2



                    s = torch.prod(tbox[i][:,


     -2:], dim=


     1, keepdim=


     True)



                    kpt_loss_factor = (torch.sum(kpt_mask !=


     0) + torch.sum(kpt_mask ==


     0))/torch.sum(kpt_mask !=


     0)



                    lkpt += kpt_loss_factor*((


     1 - torch.exp(-d/(s*(


     4*sigmas**


     2)+


     1e-9)))*kpt_mask).mean()

yolov7-pose

上个星期，YOLOv7的作者也放出了关于人体关键点检测的模型，该模型基于YOLOv7-w6。

目前作者提供了.pt文件和推理测试的脚本，有兴趣的童靴可以去看看，本文的重点更偏向于对yolov7-pose.pt进行onnx文件的抽取和推理。

yolov7-pose + onnxruntime

首先下载好官方的预训练模型，使用提供的脚本进行推理：






   % weigths = torch.load(


     'weights/yolov7-w6-pose.pt')



% image = cv2.imread(


     'sample/pose.jpeg')



!python pose.py

一、yolov7-w6 VS yolov7-w6-pose

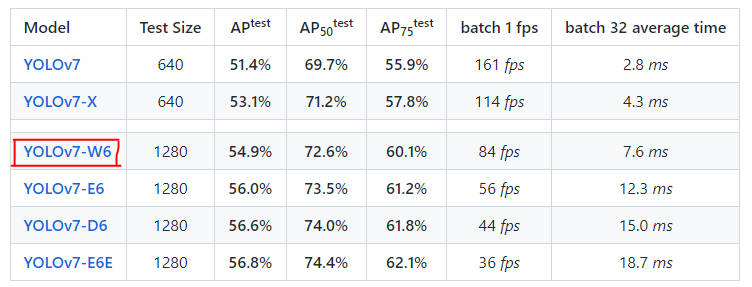

首先看下yolov7-w6使用的检测头

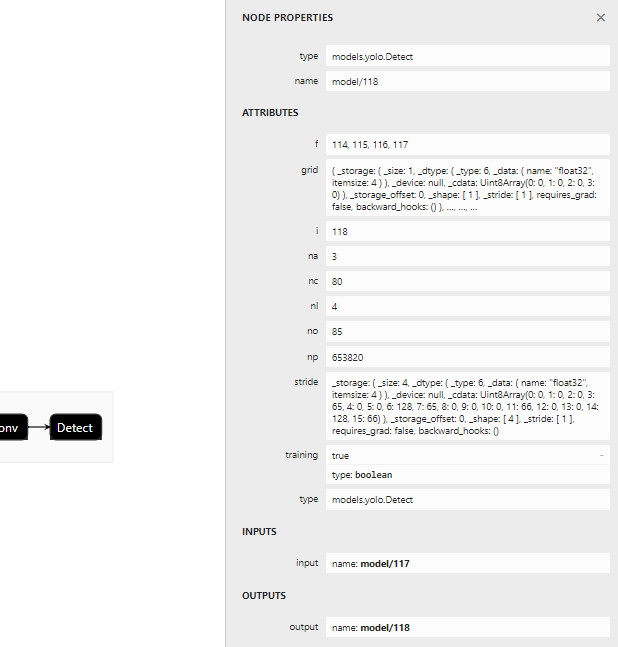

表示一共有四组不同尺度的检测头，分别为15×15,30×30,60×60,120×120，对应输出的节点为114,115,116,117
nc对应coco的80个类别
no表示

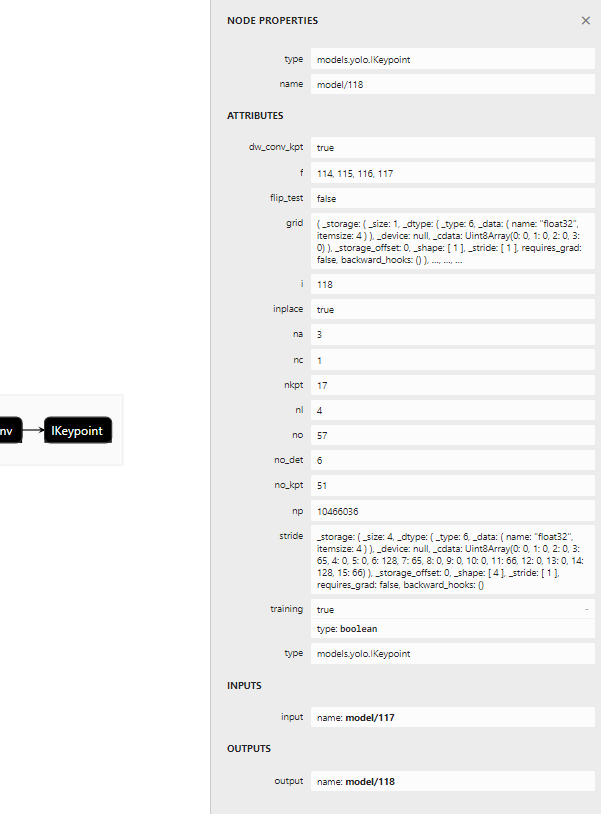

再看看yolov7-w6-pose使用的检测头：

上述重复的地方不累述，讲几个点：

代表person一个类别
nkpt表示人体的17个关键点

二、修改export脚本

如果直接使用export脚本进行onnx的抽取一定报错，在上一节我们已经看到pose.pt模型使用的检测头为IKeypoint，那么脚本需要进行相应更改：在export.py的这个位置插入：









     # 原代码:






     for k, m


     in model.named_modules():



        m._non_persistent_buffers_set = set()


     # pytorch 1.6.0 compatibility






     if isinstance(m, models.common.Conv):


     # assign export-friendly activations






     if isinstance(m.act, nn.Hardswish):



                m.act = Hardswish()






     elif isinstance(m.act, nn.SiLU):



                m.act = SiLU()



     model.model[


     -1].export =


     not opt.grid


     # set Detect() layer grid export










     # 修改代码:






     for k, m


     in model.named_modules():



        m._non_persistent_buffers_set = set()


     # pytorch 1.6.0 compatibility






     if isinstance(m, models.common.Conv):


     # assign export-friendly activations






     if isinstance(m.act, nn.Hardswish):



                m.act = Hardswish()






     elif isinstance(m.act, nn.SiLU):



                m.act = SiLU()






     elif isinstance(m, models.yolo.IKeypoint):



            m.forward = m.forward_keypoint


     # assign forward (optional)






     # 此处切换检测头



    model.model[


     -1].export =


     not opt.grid


     # set Detect() layer grid export

forward_keypoint在原始的yolov7 repo源码中有，作者已经封装好，但估计是还没打算开放使用。使用以下命令进行抽取：






   python export.py --weights


     'weights/yolov7-w6-pose.pt' --img-size 960 --simplify True

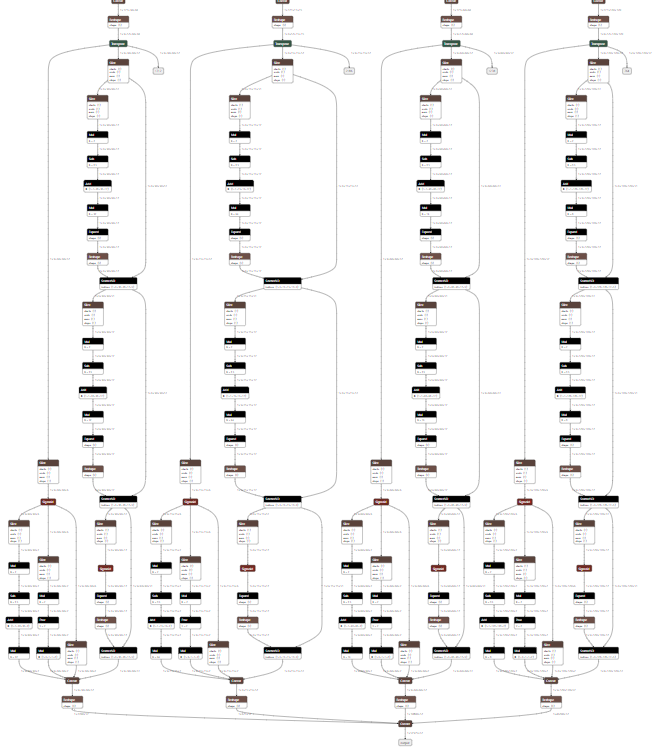

抽取后的onnx检测头：

三、onnxruntime推理

onnxruntime推理代码：






     import onnxruntime






     import matplotlib.pyplot


     as plt






     import torch






     import cv2






     from torchvision


     import transforms






     import numpy


     as np






     from utils.datasets


     import letterbox






     from utils.general


     import non_max_suppression_kpt






     from utils.plots


     import output_to_keypoint, plot_skeleton_kpts







device = torch.device(


     "cpu")







image = cv2.imread(


     'sample/pose.jpeg')



image = letterbox(image,


     960, stride=


     64, auto=


     True)[


     0]



image_ = image.copy()



image = transforms.ToTensor()(image)



image = torch.tensor(np.array([image.numpy()]))







print(image.shape)



sess = onnxruntime.InferenceSession(


     'weights/yolov7-w6-pose.onnx')



out = sess.run([


     'output'], {


     'images': image.numpy()})[


     0]



out = torch.from_numpy(out)







output = non_max_suppression_kpt(out,


     0.25,


     0.65, nc=


     1, nkpt=


     17, kpt_label=


     True)



output = output_to_keypoint(output)



nimg = image[


     0].permute(


     1,


     2,


     0) *


     255



nimg = nimg.cpu().numpy().astype(np.uint8)



nimg = cv2.cvtColor(nimg, cv2.COLOR_RGB2BGR)






     for idx


     in range(output.shape[


     0]):



    plot_skeleton_kpts(nimg, output[idx,


     7:].T,


     3)










     # matplotlib inline



plt.figure(figsize=(


     8,


     8))



plt.axis(


     'off')



plt.imshow(nimg)



plt.show()



plt.savefig(


     "tmp")

推理效果几乎无损，但耗时会缩短一倍左右，另外有几个点：

image = letterbox(image, 960, stride=64, auto=True)[0] 中stride指的是最大步长，yolov7-w6和yolov5s下采样多了一步，导致在8，16，32的基础上多了64的下采样步长
output = non_max_suppression_kpt(out, 0.25, 0.65, nc=1, nkpt=17, kpt_label=True) ，nc 和 kpt_label 等信息在netron打印模型文件时可以看到
所得到的onnx相比原半精度模型大了将近三倍，后续排查原因
yolov7-w6-pose极度吃显存，推理一张960×960的图像，需要2-4G的显存，训练更难以想象
